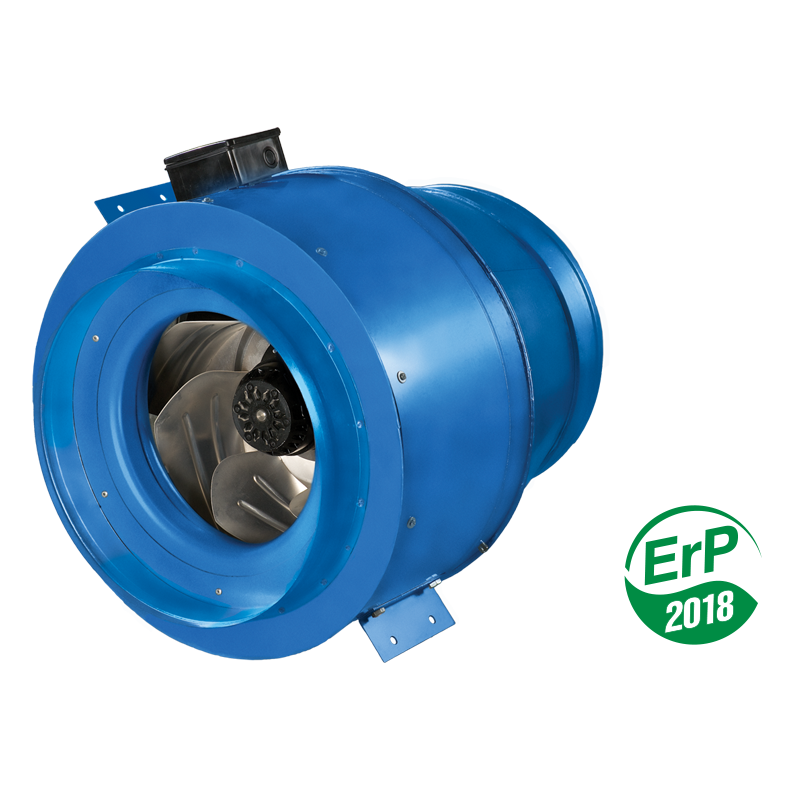

VENTS VKM 250

Druckversion Im PDF Format speichern

Radiale Rohrventilatoren im Stahlgehäuse mit einer Luftförderleistungbis 1520 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

3D-Modell

Galerie

Beschreibung
Charakteristik
Leistungsdiagramm
Downloads
Abmessungen
Weitere Charts
Bezeichnungsschlüssel

Beschreibung

EINSATZGEBIET
Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume. Das Stahlgehäuse gewährleistet bei Außenmontage einen zuverlässigen Betrieb.	Die geräuscharme Modifikation VKM…Q wird für die Räumlichkeiten mit hohen akustischen Anforderungen empfohlen.
AUFBAU
Das Ventilatorgehäuse ist aus pulverbeschichtetem Stahl gefertigt.	Zur Erleichterung von Montage- und Anschlussarbeiten kann der Ventilator mit einem Netzkabel und IEC C14 Stecker ausgestattet werden (Modell VKM…R).
MOTOR
Einphasiger Außenläufermotor mit Radiallaufrad und rückwärts gekrümmten Schaufeln. Der Motor verfügt über einen integrierten Überhitzungsschutz mit automatischer Rückstellung. Das Modell VKMS ist dem Hochleistungsmotor erhältlich. Das Modell VKM...E verfügt über einen Motor mit niedrigem Energiebedarf.	Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt. Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
DREHZAHLREGELUNG
Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler. Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.	Das Modell VKM…P verfügt über einen integrierten Drehzahlregler (erhältlich für Durchmesser 100...315).
MONTAGE
Der Ventilator kann in beliebiger Position montiert werden. Die Befestigung an der Wand erfolgt mit Hilfe der Befestigungswinkel aus dem Lieferumfang. Der Anschluss an das Stromnetz erfolgt über den externen Klemmkasten.	Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
VENTILATOR VKM MIT DER ELEKTRONISCHEN STEUEREINHEIT FÜR TEMPERATUR- UND DREHZAHLREGELUNG
Ideale Lösung für die Lüftung von temperaturüberwachten Räumen, z.B. Gewächshäusern. Der Ventilator mit einer elektronischen Steuereinheit für Temperaturund Drehzahlregelung, ermöglicht eine Drehzahlregelung (Volumenstromregelung) je nach der Lufttemperatur im Lüftungsrohr oder im Raum.	Steuergeräte auf der Frontplatte des Ventilators: Drehzahlregler für Drehzahleinstellung Temperaturregler für Einstellung des Temperatur-sollwertes des Thermostats Thermostat-Betriebsleuchte Das Modell VKM…Un verfügt über einen externen Temperatursensor, welcher an einem 4 m Kabel befestigt ist (Option Un/U1n). Der Temperatursensor ist gegen mechanische Beschädigung geschützt.

Einsatzbeispiel von Ventilator VENTS VKM in den Gaststätten

Charakteristik

Parameter	VKM 250 50 Hz	VKM 250 60 Hz	Maßeinheit
Phasen	1	1	˜
Spannung	220-240	220-240	V
Frequenz	50	60	Hz
Schalldruck 3 m	50	51	dBА
Leistungsaufnahme	194	240	W
Strom	0.85	1.05	А
Max. Förderleistung	1420	1520	m³/h
Max. Fördermitteltemperatur	-25 +45	-25 +45	°С
Drehzahl	2790	2860	min^-1
Schutzart	IP X4	IP X4	-
Kanaldurchmesser	250	250	mm
Aufbau	radial	radial	-
Gewicht	8.4	8.4	kg
Gehäusematerial	pulverbeschichteter Stahl	pulverbeschichteter Stahl	-
Luftkanal	für Rundrohre	für Rundrohre	-
Typ	Be- und Entlüftung	Be- und Entlüftung	-
Montage	Rohreinschub	Rohreinschub	-
*	Um die ErP 2018-Anforderungen zu erfüllen, ist es notwendig, einen Drehzahlregler und die Steuerungstypologie local demand control (Anschluss eines Sensors) anzuwenden.	Um die ErP 2018-Anforderungen zu erfüllen, ist es notwendig, einen Drehzahlregler und die Steuerungstypologie local demand control (Anschluss eines Sensors) anzuwenden.	-

Leistungsdiagramm

Auswahlverfahren:
Luftleistung:
Druck:

Arbeitspunkt

Luftleistung: --
Druck: ---

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
ØD	248	mm
B1	355	mm
ØD1	345	mm
B	395	mm
L	250	mm
L1	25	mm
L2	30	mm
L3	40	mm

Weitere Charts

Schalldruck											LpA, 3 m dBA	LpA, 1 m dBA
		Ges.	Frequenzband, Hz
	Hz	Ges.	63	125	250	500	1000	2000	4000	8000
L_wA Saugseitig	dBA	90	61	78	85	83	85	81	77	65	70	80
L_wA Druckseitig	dBA	88	64	77	73	82	84	82	77	63	68	78
L_wA Abstrahlung	dBA	71	38	52	62	66	65	64	58	44	50	60

Bezeichnungsschlüssel

Serie		Anschluss-Durchmesser	Optionen
VENTS VKМ	S: Hochleistungsmotor	100; 125; 150; 160; 200; 250; 315; 355; 400; 450	E: Motor mit niedrigem Energieverbrauch. Q: Geräuscharmer Motor. Un: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasierte Funktionsweise. U2n: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasiertes Ein- und Ausschalten. R1: Stromkabel mit Netzstecker P: Eingebauter, stufenloser Drehzahlregler.
