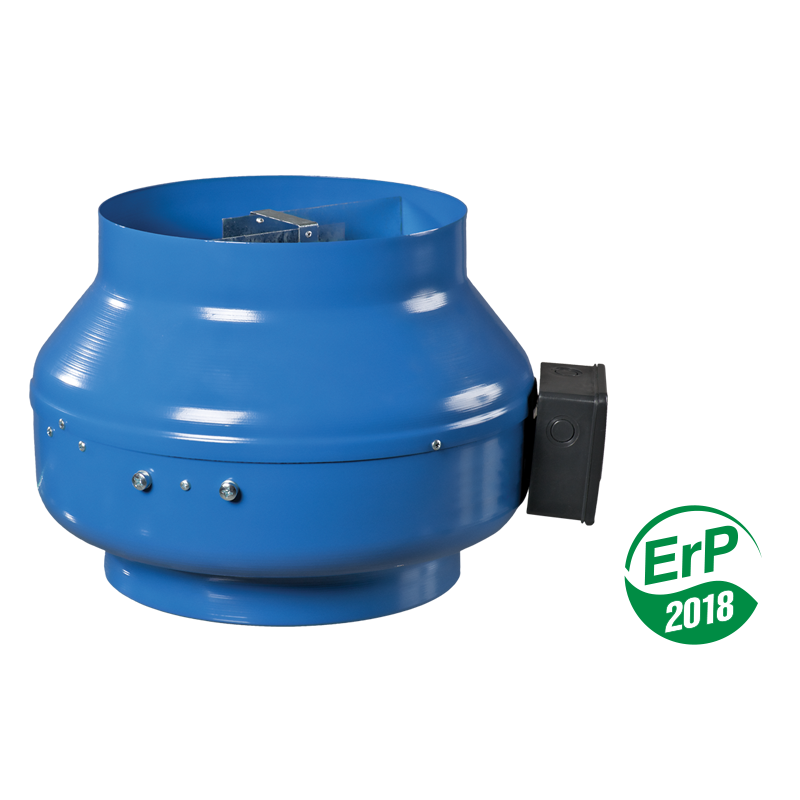

    Radialer Rohrventilator VENTS VKМ-Serie

    Radialer Rohrventilator VENTS VKМ-Serie
    Radialer Rohrventilator VENTS VKМ-Serie
    zoom
    DruckversionIm PDF Format speichern
    Radiale Rohrventilatoren im Stahlgehäuse mit einer Luftförderleistung von bis zu 5260 m³/h.
    Modellmerkmale
    • Abluft- und Zuluft-Betriebsarten
    • Ventilatoren für Rundrohre
    • Kugellager
    Serien von Produkten
    VENTS VKM 100 Q
    VENTS VKM 100 Q
    VENTS VKM 100
    VENTS VKM 100
    VENTS VKM 125 Q
    VENTS VKM 125 Q
    VENTS VKM 125
    VENTS VKM 125
    VENTS VKM 150
    VENTS VKM 150
    VENTS VKM 160
    VENTS VKM 160
    VENTS VKM 200
    VENTS VKM 200
    VENTS VKMS 200
    VENTS VKMS 200
    VENTS VKM 250 Q
    VENTS VKM 250 Q
    VENTS VKM 250
    VENTS VKM 250
    VENTS VKM 315
    VENTS VKM 315
    VENTS VKM 355 Q
    VENTS VKM 355 Q
    VENTS VKM 400
    VENTS VKM 400
    VENTS VKM 450
    VENTS VKM 450
    VENTS VKM 250 E
    VENTS VKM 250 E
    VENTS VKMS 150
    VENTS VKMS 150
    VENTS VKMS 160
    VENTS VKMS 160
    VENTS VKMS 315
    VENTS VKMS 315
    3D-Modell
    Galerie
    • Beschreibung
    • Modifikationen
    • Leistungsdiagramm
    • Downloads
    • Bezeichnungsschlüssel
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume.
    • Das Stahlgehäuse gewährleistet bei Außenmontage einen zuverlässigen Betrieb.
    • Die geräuscharme Modifikation VKM…Q wird für die Räumlichkeiten mit hohen akustischen Anforderungen empfohlen.
    AUFBAU
    • Das Ventilatorgehäuse ist aus pulverbeschichtetem Stahl gefertigt.
    • Zur Erleichterung von Montage- und Anschlussarbeiten kann der Ventilator mit einem Netzkabel und IEC C14 Stecker ausgestattet werden (Modell VKM…R).
    MOTOR
    • Einphasiger Außenläufermotor mit Radiallaufrad und rückwärts gekrümmten Schaufeln.
    • Der Motor verfügt über einen integrierten Überhitzungsschutz mit automatischer Rückstellung.
    • Das Modell VKMS ist dem Hochleistungsmotor erhältlich.
    • Das Modell VKM...E verfügt über einen Motor mit niedrigem Energiebedarf.
    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.
    • Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
    DREHZAHLREGELUNG
    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    • Das Modell VKM…P verfügt über einen integrierten Drehzahlregler (erhältlich für Durchmesser 100...315).
    MONTAGE
    • Der Ventilator kann in beliebiger Position montiert werden.
    • Die Befestigung an der Wand erfolgt mit Hilfe der Befestigungswinkel aus dem Lieferumfang.
    • Der Anschluss an das Stromnetz erfolgt über den externen Klemmkasten.
    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    VENTILATOR VKM MIT DER ELEKTRONISCHEN STEUEREINHEIT FÜR TEMPERATUR- UND DREHZAHLREGELUNG
    • Ideale Lösung für die Lüftung von temperaturüberwachten Räumen, z.B. Gewächshäusern.
    • Der Ventilator mit einer elektronischen Steuereinheit für Temperaturund Drehzahlregelung, ermöglicht eine Drehzahlregelung (Volumenstromregelung) je nach der Lufttemperatur im Lüftungsrohr oder im Raum.
    • Steuergeräte auf der Frontplatte des Ventilators:
      • Drehzahlregler für Drehzahleinstellung
      • Temperaturregler für Einstellung des Temperatur-sollwertes des Thermostats
      • Thermostat-Betriebsleuchte
    • Das Modell VKM…Un verfügt über einen externen Temperatursensor, welcher an einem 4 m Kabel befestigt ist (Option Un/U1n).
    • Der Temperatursensor ist gegen mechanische Beschädigung geschützt.
    Einsatzbeispiel von Ventilator VENTS VKM in den Gaststätten
    Modifikationen
    Name der Modifikation
    VKM 250
    VKMS 315
    VKMS 160
    VKMS 150
    VKM 250 E
    VKM 450
    VKM 400
    VKM 355 Q
    VKM 315
    VKM 100 Q
    VKM 250 Q
    VKMS 200
    VKM 200
    VKM 160
    VKM 150
    VKM 125
    VKM 125 Q
    VKM 100
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    Konformitätserklärung "VK,VKM,VKMz" (pdf 1.64Mb)
    "VENTS VKМ" Produktbeschreibung 08-2023 (pdf 1.6Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VKМ 100-315 (ErP 2018)" (psd 2.16Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VKМ 355-450 (ErP 2018)" (psd 3.22Mb)
    Das Bild "VENTS VKМ 100-315 (ErP 2018)" für Ihre Seite herunterladen (png 299.53Kb)
    Das Bild "VENTS VKМ 355-450 (ErP 2018)" für Ihre Seite herunterladen (png 407.36Kb)
    Zertifikat GS "VKM,VKMz" (pdf 405.03Kb)
    Zertifikat LVD "VKM,VKMz" (pdf 107.81Kb)
    "VENTS VKМ" Betriebsanleitung 01-2022 (V05DE-11) (pdf 990.35Kb)
    "VENTS VKМ(S)" Betriebsanleitung 01-2024 (V05-3DE-02) (pdf 882.3Kb)
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie Anschluss-Durchmesser Optionen
    VENTS VKМ S: Hochleistungsmotor

    100; 125; 150; 160; 200; 250; 315; 355; 400; 450

    		 E: Motor mit niedrigem Energieverbrauch.
    Q: Geräuscharmer Motor.
    Un: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasierte Funktionsweise.
    U2n: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasiertes Ein- und Ausschalten.
    R1: Stromkabel mit Netzstecker
    P: Eingebauter, stufenloser Drehzahlregler.
