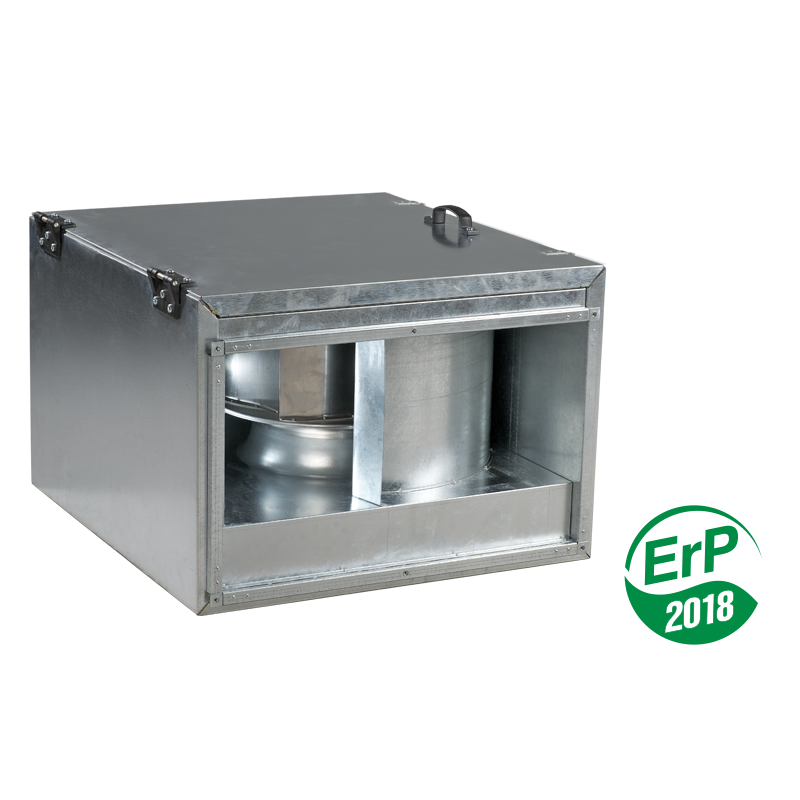

    Wärme- und schallisolierter radialer Rohrventilator. Förderleistung - 930 m3/h.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Abmessungen
    • Weitere Charts
    • Bezeichnungserklärung
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büround sonstige öffentliche oder industrielle Räume mit begrenztem Einbauraum.
    • Kompatibel mit rechteckigen Luftkanälen mit Querschnitt 400*200, 500*250, 500*300, 600*300, 600*350, 1000*500 mm.
    AUFBAU
    • Das Ventilatorgehäuse ist aus verzinktem Stahl gefertigt.
    •  VKPI-Serien sind durch eine 50 mm dicke Mineralwolleschicht wärme- und schallisoliert.
    MOTOR

    • 2- oder 4-polige Außenläufer-Asynchronmotoren und Laufräder aus verzinktem Stahl mit rückwärts gekrümmten Laufradschaufeln.

    • Solche Ausführung der Motor-Laufrad-Einheit zeichnet sich durch eine hohe Luftförderleistung und einen relativ großen Differenzdruck aus. Zur Überhitzungschutz sind Thermokontakte in die Motorwicklung eingebaut und die Klemmen zum Anschluss an Außenschutzgeräten nach außen gebracht.
    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors.
    • Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
    • Motorschutzart: IP 44.
    DREHZAHLREGELUNG
    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE
    • Die Ventilatoren sind für den direkten Einbau in den Kanalverlauf vorgesehen und bedürfen keiner extra Befestigungsstücke im Falle der direkten Verbindung.
    • Falls der Ventilator über die elastischen Verbindungsmanschetten montiert wird, den Ventilator an die Baukonstruktion mit Halterungen, Hängestangen oder Montagekonsolen befestigen.
    • Montage in jeder Lage ist zulässig, in Übereinstimmung mit der Luftförderrichtung (durch Pfeile am Ventilatorgehäuse markiert).
    • Bei der Montage ist der Wartungsbereich vorzusehen.
    • Stromversorgung an den Ventilator erfolgt über die Außenklemmen.
    • Der Wartungsdeckel auf dem Gehäuse dient der Revision und Wartung.
    Charakteristik
    Charakteristik
    Parameter VKPI 2E 400*200
    50 Hz     		VKPI 2E 400*200
    60 Hz     		Maßeinheit
    Phasen 1 1 ˜
    Spannung 230 230 V
    Frequenz 50 60 Hz
    Schalldruck 3 m 45 47 dBА
    Förderleistung 930 1070 m³/h
    Leistungsaufnahme 138 200 W
    Strom 0.6 0.88 А
    Drehzahl 2600 2850 min-1
    Schutzart IP X4 IP X4 -
    Gewicht 24.5 24.5 kg
    Aufbau radial radial -
    Fördermitteltemperatur -25 ... +45 -25 ... +45 °С
    Polanzahl 2 2 -
    Schall- und wärmeisoliertes Gehäuse ja ja -
    Gehäusematerial verzinkter Stahl verzinkter Stahl -
    Breite 400 400 mm
    Höhe 200 200 mm
    Luftkanal für rechteckige Luftkanäle für rechteckige Luftkanäle -
    Montage Rohreinschub Rohreinschub -
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS VKP (für rechteckige Luftkanäle), VKPI" Produktbeschreibung 09-2023 (pdf 2.1Mb)
    Konformitätserklärung "VKP (für rechteckige Luftkanäle), VKPI" (pdf 1.54Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VKPI (ErP 2018)" (psd 4.05Mb)
    Das Bild "VENTS VKPI (ErP 2018)" für Ihre Seite herunterladen (png 347.27Kb)
    "VENTS VKP, VKPI, VKPF, VKPFI, VKP EC, VKPI EC" Betriebsanleitung 08-2022 (V07DE-05) (pdf 3.61Mb)
    Abmessungen
    Charakteristik
    VENTS VKPI 2E 400*200
    Parameter Wert Maßeinheit
    B 400 mm
    B1 420 mm
    B2 440 mm
    B3 500 mm
    H 200 mm
    H1 220 mm
    H2 240 mm
    H3 360 mm
    L 500 mm
    Weitere Charts
    Weitere Charts
    Schalldruckpegel, A-Filter verwendet Schalldruck 3 m, dBA, A-Filter verwendet Schalldruck 1 m, dBA, A-Filter verwendet
      Gesamt Frequenzband, Hz
      Hz 63 125 250 500 1000 2000 4000 8000 LpA, 3 m [dBA] LpA, 1 m [dBA]
    LwA saugseitig dBA 75 64 70 70 66 61 61 58 51 54 64
    LwA druckseitig dBA 79 66 70 73 72 69 69 68 61 58 68
    LwA Abstrahlung dBA 66 42 54 61 60 61 51 47 37 45 55
    Bezeichnungserklärung
    Bezeichnungserklärung
    Serie Motormodifikation Flanschgröße (Breite * Höhe)
    Polzahl Phasenzahl
    VENTS VKP I: Ausführung in einem schall- und wärmeisoliertem Gehäuse 2
    4    		 E: einphasig
    D: dreiphasig    		 400*200; 500*250; 500*300; 600*300; 600*350; 1000*500
