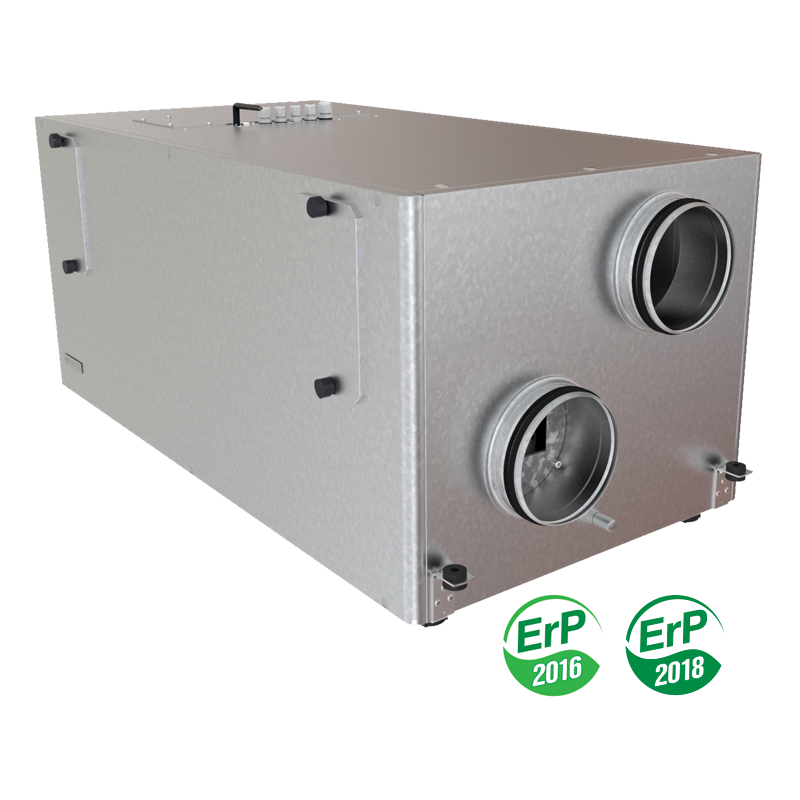

VENTS VUT/VUE HB EC, VENTS VUT/VUE HBE EC Lüftungsanlagen mit Wärmerückgewinnung

Druckversion Im PDF Format speichern

Lüftungsanlagen mit einer Förderleistung bis 830 m³/h im schall- und wärmeisolierten Gehäuse. Effizienz der Wärmerückgewinnung bis 98 %.

Modellmerkmale

Serien von Produkten

VENTS VUT 300 HB EC A21

VENTS VUT 300 HBE EC A21

VENTS VUE 300 HB EC A21

VENTS VUE 300 HBE EC A21

VENTS VUT 400 HB EC A21

VENTS VUT 400 HBE EC A21

VENTS VUE 400 HB EC A21

VENTS VUE 400 HBE EC A21

VENTS VUT 700 HB EC A21

VENTS VUT 700 HBE EC A21

VENTS VUE 700 HB EC A21

VENTS VUE 700 HBE EC A21

VENTS VUT 300 HB EC A21VENTS VUT 300 HBE EC A21VENTS VUE 300 HB EC A21

VENTS VUE 300 HBE EC A21VENTS VUT 400 HB EC A21VENTS VUT 400 HBE EC A21

VENTS VUE 400 HB EC A21VENTS VUE 400 HBE EC A21VENTS VUT 700 HB EC A21

VENTS VUT 700 HBE EC A21VENTS VUE 700 HB EC A21VENTS VUE 700 HBE EC A21

Beschreibung
Modifikationen
Downloads
Bezeichnungsschlüssel
Zubehör

Beschreibung

BESCHREIBUNG

AUSFÜHRUNGEN

Die Lüftungsanlagen VUT/VUE HB EC und VUT/VUE HBE EC sind betriebsbereite Lüftungsgeräte zur Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
Die Abluft-Wärme dient zur Erwärmung der Zuluft in einem hocheffizienten Gegenstrom-Plattenwärmetauscher.
Die Lüftungsanlagen werden in Lüftungs- und Klimaanlagen in Gewerbe-, Büro- und anderen öffentlichen oder industriellen Räumen verwendet, die eine wirtschaftliche Lösung und ein kontrolliertes Lüftungssystem erfordern.
Dank der hocheffizienten EC Motoren und des Wärmetauschers mit einer vergrösserten Oberfläche, verfügen die Lüftungsanlagen über eine der höchsten Energieeinsparleistungen am Markt.
Kompatibel mit Lüftungsrohren mit einem Durchmesser von 160, 200 und 250 mm.

VUT HB EC – Modell mit Gegenstrom-Wärmetauscher aus Polystyrol, Bypassklappe und EC-Motoren.
VUT HBE EC – Modell mit Gegenstrom-Wärmetauscher aus Polystyrol, Bypassklappe, EC-Motoren und Elektro-Heizregister.
VUE HB EC – Modell mit Gegenstrom-Wärmetauscher, Bypassklappe und EC-Motoren.
VUE HBE EC – Modell mit Gegenstrom-Wärmetauscher, Bypassklappe, EC-Motoren und Elektro-Heizregister.

GEHÄUSE

Das Gehäuse besteht aus Aluzink, von innen wärmeund schallisoliert mit einer 40 mm dicken Mineralwolleschicht.

VENTILATOREN

FILTER

Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren (EC).
EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen zur Energieeinsparung.
Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
Die Standardgrößen 300 und 400 verfügen über die Ventilatoren mit Laufrädern mit vorwärts gekrümmten Schaufeln.
Die Ventilatoren sichern einen permanenten eingestellten Luftdurchsatz auch bei variablem Luftwiderstand im System, z.B. im Falle der Filterverschmutzung.
Die Standardgröße 900 verfügt über die Ventilatoren mit rückwärts gekrümmten Schaufeln.

Zuluftreinigung durch zwei Panelfilter mit den Filterklassen G4 und F7.
Abluftreinigung durch einen Panelfilter mit der Filterklasse G4.

WÄRMETAUSCHER

Die Lüftungsanlagen VUT verfügen über einen Gegenstrom-Wärmetauscher aus Polystyrol.
In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert.
Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen.
Auf diese Weise tritt kühlere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

Die Lüftungsanlagen VUE sind mit einem Gegenstrom-Wärmetauscher ausgestattet.
In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über den Enthalpie-Wärmetauscher auf die Zuluft übertragen, was den Wärmeverlust durch die Lüftung reduziert.
In der warmen Jahreszeit werden die Wärme und Feuchte der Außenluft über den Enthalpie-Wärmetauscher auf die Abluft übertragen.
Auf diese Weise tritt kühlere und trockenere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

HEIZREGISTER

Die Lüftungsanlage VUT/VUE HBE EC ist mit einem Elektro-Heizregister für eine extra Nachheizung der Zuluft ausgestattet.

Die Lüftungsanlage VUT/VUE HB EC A21 hat kein Elektro-Heizregister, aber es ist als Sonderzubehör erhältlich.

BYPASS

Die integrierte Bypassklappe öffnet sich im Sommer, falls es eine Notwendigkeit besteht, den Raum mit der kühlen Außenluft abkühlen zu lassen.
Falls das Elektro-Heizregister vorhanden ist, dient die Bypassklappe dem Frostschutz des Wärmetauschers.

Falls das Elektro-Heizregister nicht vorhanden ist, im Falle einer Vereisungsgefahr, gemeldet über den Temperatursensor, schaltet der Zuluftventilator ab und die warme Abluft strömt über den Wärmetauscher und erwärmt ihn.
Nach dem Auftauen des Wärmetauschers und wenn keine Vereisungsgefahr mehr besteht, schaltet der Zuluftventilator ein und die Lüftungsanlage kehrt in den Standardbetrieb zurück.

STEUERUNG

Die Lüftungsanlagen VUT/VUE HB(E) EC A21 verfügen über eine eingebaute Steuereinheit.
Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management Systems).
Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat gekauft). Laden Sie das Programm VENTS AHU herunter, um die Anlage über Wi-Fi zu steuern.

FROSTSCHUTZ

Bei den Anlagen VUT/VUE HBE EC A21 ist der Frostschutz durch einen Bypass erreicht.

Die Anlagen VUT/VUE HB EC A21 können für den Frostschutz extra mit einem Vorheizregister ausgestattet werden.

STEUERUNG UND AUTOMATION

Funktionen	A21
Steuerung über Wi-Fi mit einem Mobilgerät	+
Steuerung über einem kabelgebundenen Fernbedienfeld	Option (A22)
Steuerung über ein kabelgebundenes LCD-Fernbedienfeld	Option (A25)
Steuerung über einem drahtlosesen Fernbedienfeld	Option (A22 Wi-Fi)
BMS	RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP)
Service Vents Cloud Server	+
Lüftungsstufeeinstellung	+
Filterwechselanzeige	gemäß dem Filtertimer
Filterwechselanzeige	gemäß dem Differenzdruckschalter der Filterverschmutzung
Alarmanzeige	vollständige Alarmbeschreibung in der mobilen Anwendung
Zeitgesteuerter Betgrieb	+
Bypass	automatisch
Bypass	manuell
Timer	+
Boost-Modus	+
Kamin-Modus	+
Frostschutz	durch zyklische Abschaltungen des Zuluftventilators
	durch Vorheizung (Option)
	mit einem Bypass
Anschluss der Nachheizung	Option
Anschluss der Kälteanlage	Option
Kontrolle der min. Zulufttemperatur	+
Feuchtigkeitskontrolle	Option
CO₂-Kontrolle	Option
VOC-Kontrolle	Option
PM2.5-Kontrolle	Option
Anschluss des Brandmelders	Option
* Option: Funktion ist beim Einsetzen von entsprechendem Zubehör verfügbar

MONTAGE

Die Anlage ist für die Hänge- und Bodenmontage bestimmt.

Der Wartungszugang für die Servicearbeiten und Filterreinigung ist über die Frontblende.

BAUWEISE DER ANLAGE

VERWENDUNGSBEISPIEL

Modifikationen

Name der Modifikation

VUT 300 HB EC A21

VUT 300 HBE EC A21

VUE 300 HB EC A21

VUE 300 HBE EC A21

VUT 400 HB EC A21

VUT 400 HBE EC A21

VUE 400 HB EC A21

VUE 400 HBE EC A21

VUT 700 HB EC A21

VUT 700 HBE EC A21

VUE 700 HB EC A21

VUE 700 HBE EC A21

Downloads

Bezeichnungsschlüssel

Serie	Nennförderleistung, m³/h	Stutzenanordnung	Bypass	Typ des Heizregisters	Motortyp	Steuerung
VUT: Lüftung mit Wärmerückgewinnung VUE: Lüftung mit Energierückgewinnung	300; 400; 700	H: horizontale	B: integrierter Bypass	_: kein Heizregister E : Elektro-Heizregister	EC: elektronisch kommutierter Synchronmotor	А21

Zubehör

Modell

G4 Panelfilter

F7 Panelfilter

LCD Bedienfeld

Bedienfeld

Wi-Fi-Bedienfeld

Feuchtigkeitssensor (0-10 V)

CO₂-Sensor

CO₂-Sensor mit Anzeige

Feuchtigkeitssensor

VOC-Sensor (0-10 V)

CO₂-Sensor (0-10 V)

Feuchtigkeitssensor (0-10 V)

VUT/VUE 300 HB EC A21

SF 484x178x48 G4

SF 484x178x48 F7

А25

А22

А22 Wi-Fi

HV2

CO2-1

CO2-2

HR-S

DPWQ30600

DPWQ40200

DPWС11200

VUT/VUE 300 HBE EC A21

VUT/VUE 400 HB EC A21

SF 600х205х48 G4

SF 600х205х48 F7

VUT/VUE 400 HBE EC A21

VUT/VUE 700 HB EC A21

SF 784х253х48 G4

SF 784х253х48 F7

VUT/VUE 700 HBE EC A21

Modell	Elektro-Nachheizregister	Elektro-Vorheizregister	Schalldämpfer		Rückschlagklappen	Luftklappen	Rohrschellen	Ablaufpumpe	Elektrischer Antrieb

VUT/VUE 300 HB EC A21	NKD 160	NKP 160	SR 160 600/900/1200	SRF 160 600/900/1200	KOM 160	KRV 160	C 160	DN-2	LF230	TF230
VUT/VUE 300 HBE EC A21	–	NKP 160
VUT/VUE 400 HB EC A21	NKD 200	NKP 200	SR 200 600/900/1200	SRF 200 600/900/1200	KOM 200	KRV 200	C 200
VUT/VUE 400 HBE EC A21	–	NKP 200
VUT/VUE 700 HB EC A21	NKD 250	NKP 250	SR 250 600/900/1200	SRF 250 600/900/1200	KOM 250	KRV 250	C 250
VUT/VUE 700 HBE EC A21	–	NKP 250
