VENTS VUT PE ЕС

Druckversion Im PDF Format speichern

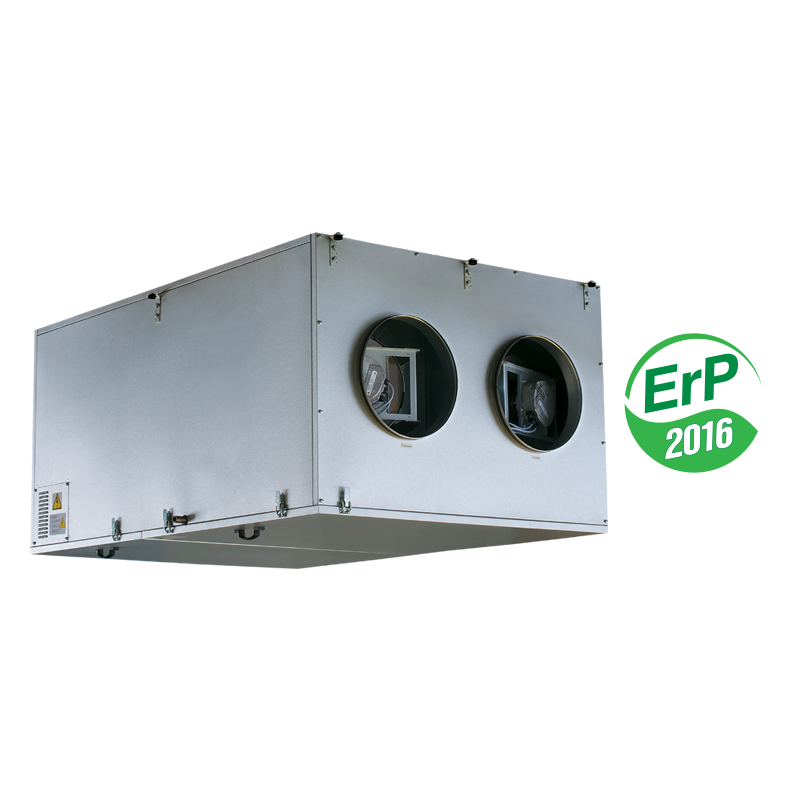

Kompakte Lüftungsanlagen im schall- und wärmeisolierten Gehäuse mit Elektro-Heizregister für Deckenmontage, mit einer Luftförderleistung von bis zu 4000 m³/h und einer Effizienz der Wärmerückgewinnung von bis zu 90%.

Modellmerkmale

Serien von Produkten

VENTS VUT 350 PE EC

VENTS VUT 600 PE EC

VENTS VUT 1000 PE EC

VENTS VUT 3000 PE EC

VENTS VUT 2000 PE EC

VENTS VUT 350 PE EC VENTS VUT 600 PE EC VENTS VUT 1000 PE EC

VENTS VUT 3000 PE ECVENTS VUT 2000 PE EC

Beschreibung
Modifikationen
Downloads
Bezeichnungserklärung
Zubehör für Lüftungsanlagen

Beschreibung

BESCHREIBUNG
Die Lüftungsanlagen VUT PE EC mit Elektro-Heizregister sind die vollständigen Lüftungsanlagen für Luftfilterung, Frischluftzufuhr und Abfuhr der verbrauchten Luft. Die Abluftwärme wird an den Außenluftstrom im Platten-Wärmetauscher übertragen. Für Be- und Entlüftung und Klimatisierung von diversen Raumarten, in welchen eine kostengünstige sowie regelbare Lüftung benötigt wird.	Integrierte EC Motoren ermöglichen eine Reduzierung des Energieverbrauches um 1,5 bis 3 mal und haben dabei hohe aerodynamische Eigenschaften sowie einen niedrigen Geräuschpegel. Alle Modelle sind mit Lüftungsrohren mit Durchmesser 160 (150), 200, 250, 315 und 400 mm kompatibel.
MODIFIKATIONEN	GEHÄUSE
VUT PE EC sind die Modelle mit einem Elektro-Heizregister.	Das Aluzinkgehäuse, von innen wärme- und schallisoliert mit einer 20 mm Mineralwolleschicht für die Modelle VUT 350 / 600 / 1000 PE EC und oder 25 mm für die Modelle VUT 2000 / 3000 PE EC.
FILTER
Die eingebauten Filter mit der Filterklasse G4 sichern Zu- und Abluftfilterung.	Für einige Modelle kann ein Zuluftfilter mit der Filterklasse F7 (Sonderzubehör) eingesetzt werden.
VENTILATOREN
Hocheffiziente elektronisch kommutierte Außenläufer-Gleichstrommotoren mit rückwärts gekrümmten Laufradschaufeln. Die EC-Motoren bieten die fortschrittlichste Lösung für Energieeinsparung.	EC-Motoren zeichnen sich durch hohe Förderleistung und komplett steuerbaren Drehzahlbereich aus. Die hohe Effizienz bis zu 90% ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
WÄRMETAUSCHER
Integrierter Gegenstrom-Plattenwärmetauscher aus Aluminium für VUT 250, 600, 1000 PE EC oder Kreuzstrom-Plattenwärmetauscher aus Aluminium für VUT 2000, 3000 PE EC.	Die Ablaufwanne unter dem Wärmetauscher dient der Kondensatsammlung und dem Kondensatablauf.
HEIZREGISTER	AUTOMATISIERUNG
Das Elektro-Heizregister für VUT PE EC ist hinter dem Wärmetauscher installiert und sichert die Nachheizung der Zuluft, falls die wohlfühlende Temperatur mit der Wärmerückgewinnung nicht erreicht wird.	Die Lüftungsanlage verfügt über eine integrierte Steuerung und ein multifunktionales externes Bedienpult mit einem grafischen Display. Ein 10 m Kabel zum Anschluss des Bedienpultes ist in der Standardlieferung enthalten. Der integrierte Frostschutz, basierend auf dem Bypass-System und dem Heizregister, sichert den Frostschutz des Wärmetauschers. Im Falle einer Vereisungsgefahr, gemeldet über den Temperatursensor, öffnet die Bypassklappe und die Zuluft strömt über das Umlaufrohr, ohne mit dem Wärmetauscher in Verbindung zu kommen. Während des Entfrostens des Wärmetauschers erhitzt das Heizregister die Zuluft bis zum erforderlichen Temperaturwert. Synchron wird der Wärmetauscher mit dem warmen Abluftstrom erhitzt. Im Laufe des Entfrostens des Wärmetauschers sperrt die Bypassklappe das Umlaufrohr und die Lüftungsanlage kehrt in den Standardbetrieb zurück.
VUT PE EC verfügt über PU SENS 01 Bedienpult mit einem farbigen Sensor-Display.
VUT PE EC STEUERUNGS- UND SCHUTZFUNKTIONEN
Steuerung über das Bedienpult: Ein- und Ausschalten; Raumtemperaturanzeige; Einstellung der Geschwindigkeitsstufe (3 Stufen); Öffnen/Schließen der Bypassklappe für natürliche Lüftung in der Sommersaison; zeitgesteuerter Betrieb, Wochen-Programmierbetrieb (zutreffend nur für PU SENS 01). Drehzahlregelung jeder Geschwindigkeitsstufe (niedrig, mittel, hoch) des Zu- und Abluftventilators von 0 bis 100%. Erhaltung der Raumtemperatur gemäß den Temperaturmessungen des Temperatursensors im Bedienpult. Stufenlose Heizleistungsregelung. Sicheres Einschalten und Abschalten der Ventilatoren.	Überhitzungsschutz des Elektro-Heizregisters ist gemäß den Temperaturmessungen des Kanal-Temperatursensors sowie dem Signal aus den Thermokontakten. Der Überhitzungsschutz erfolgt mit zwei Thermokontakten. Einer ist selbstrückstellend und wird bei +60 °C aktiviert und der andere ist manuell rückstellend, aktiviert bei +90 °C. Kühlung der Heizstäbe des Elektro-Heizregisters am Ende des Aufheizzykluses. Antriebssteuerung der externen Luftklappen. Erhaltung der Raumtemperatur oder der Lufttemperatur im Zuluftkanal. Feuchtigkeitssteuerung gemäß dem Kanal-Feuchtigkeitssensor HV1 (Zubehör) oder gemäß dem eingebauten Feuchtigkeitssensor im Bedienpult. Überwachung der Filterverschmutzung Abschalten des Systems gemäß dem Signal aus der Brandmeldezentrale. Anschluss des Kühlers.

MONTAGE
Die Lüftungsanlage ist für die Innenraummontage ausgelegt. Die Montageposition der Lüftungsanlage muss Kondensatansammlung und Kondensatablauf sichern.	Wartungszugang und Filterreinigung ist über die rechte oder linke Seitenblende für die Standardgrössen 350, 600 und 1000 oder über die Gehäuseunterseite für die Standardgrössen 2000 und 3000 gegeben.
EXTRA ZUBEHÖR
Es wird empfohlen, den Kanal-Schalldämpfer SR von der Lüftungsanlage, seitlich des Raumes, zu installieren. Zur Schwingungsdämpfung wird empfohlen, die elastischen Verbindungsmanschetten VVG beidseitlich an der Lüftungsanlage zu installieren.	Es wird empfohlen, die motorgesteuerten Luftklappen zu installieren, um einen Luftrückstrom bei Ventilatorstillstand verhindern, sowie zum Frostschutz des Warmwasser-Heizregisters.

Modifikationen

Name der Modifikation

VUT 350 PE EC

VUT 600 PE EC

VUT 1000 PE EC

VUT 3000 PE EC

VUT 2000 PE EC

Downloads

Bezeichnungserklärung

Serie	Nennförder leistung, [m3/h]	Modell	Heizregistertyp	Motortyp	Wartungsseite	Steuerung
VENTS VUT	350; 600; 1000; 2000; 3000	P: aufhängbare Ausführung	E: Elektro-Heizregister	ЕС: elektronisch kommutierter Synchronmotor	L: von links R: von rechts	_ : Bedienpult PU SENS 01
